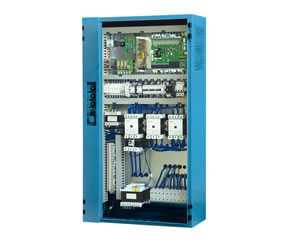

A função de controle da cabine de controle de elevador hidraúlico paralelo é implementado por nossa placa de controle de elevador paralelo SM-01-DP. A cabine de controle aplica uma comunicação completamente paralela e é adequada para elevadores de carga com direcionamento hidraúlico de baixa elevação.

Parâmetros técnicos
Potência necessária: 3 fases, AC380V-460V, 50/60Hz
Gama de potência: 5KW-75kW
Velocidade máxima do elevador:: 1.0m/s
Número de pisos: 5
Hidro cilindro aplicável: MCP-PYGM, GMV; MCP-PYBL, Belling
Controlador principal: SM-01-DPC
Modo de condução: iniciador Star Delta
Precisão de aterragem: ±5mm
Padrão de desempenho: GB7588/EN-81
Padrão de segurança: JG5071-1996
Temperatura ambiente: -10℃-45 ℃
Cor: cinza claro (opcional)
Modo de exibição : Sete códigos de segmento, código BCD, código Gray, código binário
Dimensão (mm): 1300×750×280

Descrição de interface padrão
Interface de potência: terminal
Motor elétrico adaptativo: motor assíncrono AC
Motor da porta: motor da porta de frequência variável AC220V
Interruptores da sala da máquina : regulador de velocidade/ interruptores de paragem de cabine de controlo / interruptor de operação elétrica de emergência / botão de inspeção superior / botão de inspeção inferior
Interruptores do poço do elevador: linterruptor de limite / interruptor de amortecedor / dispositivo de corrente por passo rompido / interruptor de paragem de fosso / interruptor de redução de velocidade
Interruptores de montagem de teto: interruptor de paragem de cabine / interruptor de paragem de montagem de teto / engrenagem de segurança / interruptor de nivelamento / interruptor de carga leve, carga total e sobrecarga /interruptor de cortina de luz / interruptor de sapata de segurança
Iluminação: AC220V (montagem de teto, fosso) / AC36V (montagem de teto)
Sistema de intercomunicação: sistema de chamada de cinco vias (sistema de quatro fios)
Interface de controlo: AMP tomada mais posto de ligação
Interface de configuração por opção: gongo de chegada (electrónico), lâmpada de chegada, 6 a 10 camadas de painel de controlo
Cabo de fuga : TVVBP**/**×0.75+2×2P×0.75+1×2.0 (equipada por função e piso)
Cabo de chamada: 4-cabos redondos centrais /RVV4/2×2×0.75
Cabo de bloqueio de porta: 3- cabos redondos centrais /RVV3/2×0.75+1×2.0
Cabo monitor: 12- cabos redondos centrais /RVV12/11×0.75+1×2.0 (sete códigos de segmento para este modelo, outros modelos dependem da necessidade)
Cabo de interruptor de poço do elevador: 19- cabos redondos centrais /RVV19/18×0.75+1×2.0
Cabo de limite de velocidade: 3- cabos redondos centrais /RVV3/2×0.75+1×2.0

A STEP é um fabricante e fornecedor de cabine de controle de elevador hidráulico paralelo localizado na China. Nós oferecemos uma ampla gama de produtos que incluem a cabine de controle de elevador, placa controladora de carro, inversor de ventilador, inversor de vetor geral e muito mais.
