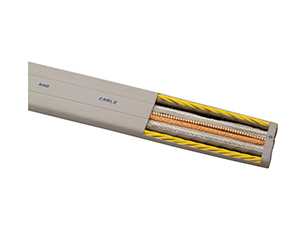

Cabo personalizado para elevador

Cabo personalizado para elevador
Deixe uma mensagem

Cabo personalizado para elevador não tem especificação ou modelo fixo. Ele pode ser designado e fabricado de acordo com os requisitos dos clientes para ter algumas funções particulares servindo como cabo coaxial, cabo de áudio ou vídeo, cabo de fibra ótica, cabo de potência para ar condicionado, etc.

Instruções de instalação para cabo de blindagem
1. Certifique-se de que todo o equipamento dentro do gabinete do painel de controle está conectado à terra corretamente. O fio terra curto e grosso deve ser conectado ao ponto de terra adequado ou barramento terra.

2. O cabo de elevador personalizado com bainha normalmente usa condutor plano (tais como malha de metal) que tem baixa impedância em transmissão de energia de alta frequência.

3. O cabo de potência deve ser blindado a fim de restringir a radiação e a transmissão de ondas eletromagnéticas. Ao mesmo tempo, impedância de transferência da camada de blindagem tem de ser tomado em consideração.

4. O cabo de controle deve empregar cabo blindado de par trançado de modo que pode minimizar a interferência entre os cabos de transmissão causada por acoplamento eletromagnético. Cabo personalizado para elevador fabricado com tecnologia avançada complexa terá a distância de torção mais igual, fazendo a interface entre os pares de fios mais fracos.

5. O fio de transmissão de sinal analógico deve ser um cabo de par trançado blindado duplo. Diferentes sinais analógicos devem ser transmitidos por fios separados com camadas de blindagem independentes para minimizar a interferência entre os cabos de transmissão.

6. O fio de transmissão para sinal digital de baixa tensão pode ser duplo cabo de par trançado blindado ou cabo de par trançado de face única. Embora o cabo de par trançado blindado duplo é a melhor opção.

Instruções para arranjo do fio
1. Sinal analógico e sinal digital devem ser transmitidos por fios separados. Não use o mesmo cabo para transmitir sinais 24V/DC e115/230V/AC.

2. Cabos de alimentação devem ser dispostos separadamente dos outros cabos do elevador com uma distância de intervalo mínimo de 500 milímetros e não devem ser dispostos numa linha paralela com outros cabos a uma longa distância.

3. Se o cabo de controle e os cabos de alimentação se cruzam, eles devem ser organizados no ângulo certo. O fio terra para o sistema de potência e aquele que é para o sistema de controle devem ser separados. Enquanto isso, a camada de blindagem do cabo de alimentação e do cabo controle devem ser fixados no painel de instalação.

Parâmetros principais
Padrão do produto:
Cabo de elevador: GB5023.6-2008 (IEC227-6) e CNCA-01C-002: 2007;
Cabo de vídeo: GB/T14864-1993;
Cabo de comunicação: YD/T322-1984;
Cabo ótico de comunicação: YD/T1258-2003
Modelo do cabo: TVVBP; TVVBPG; TVVBG-O; TVVBPG-O
Voltagem: 300/500V
Tipo do cabo: Cabo do percurso do elevador com comunicação, vídeo e unidade ótica
Temperatura de operação: -0℃~40℃ (temperatura máxima permitida para o condutor é de 70℃)
Classe do condutor: Classe 5
Material condutor: fios de cobre macios anaeróbicos
Material isolante: Material isolante macio em PVC de alta qualidade isento de chumbo
Cor do núcleo isolante: Várias cores com números impressos
Material da bainha e cor: material de PVC elástico isento de chumbo a prova de frio e de alta qualidade, cinza (ou preto)
Teste de combustão: em conformidade com os requisitos de teste de combustão vertical de cabo simples especificado pelo IEC60332-1.
Resistência DC do condutor a 20℃: em conformidade com GB/T3956-1997 (IEC228)
Resistência de isolamento a 70℃: em conformidade com GB5023.6-2008(IEC227-6) e CNCA-01C-002: 2007
Teste de resistência a tensão do produto acabado: 300/500V: 2.0KV(AC)/5min, Sem desagregação

Especificações mecânicas do produto acabado:
Comprimento de suspensão livre: ≤80m;
Altura do percurso: ≤160m;
Velocidade nominal: ≤4.0m/s;
Diâmetro de dobragem livre: ≤700mm;
Diâmetro mínimo de dobragem: 8 vezes da espessura do cabo;
Teste de flexibilidade＞3,000,000 vezes (Não ocorre queda de circuito ou curto circuito no núcleo isolante.)

Desempenho ambiental sem chumbo: o conteúdo de elemento de conteúdo de metal pesado no nosso cabo personalizado para elevador está em total conformidade com as especificações da EU RoHS.

Nota: quando a velocidade nominal está na gama de 4.0m/s-10.0m/s e a altura de suspensão livre excede 80m, componente de reforço feita de arame de aço galvanizado ou de fio de fibras deve ser adicionado aos cabos de elevador feitos por medida. Cabo de fibra ótica para elevador deve ser instalado com componentes reforçados.

Outros Produtos
    1. Fio macio isolado em PVC resistente a óleo
    2. Fio macio isolado em PVC resistente a óleo

      Especificações do fio macio revestido em PVC: 60227IEC74 (RVVYP): 300/500V 0.5-2.5mm2 (2-7 núcleos); RVVP: 300/300V 0.2-2.5mm2 (1 núcleos), 0.2-1.5mm2 (2-3 núcleos ), 0.2-0.4mm2 (4-7 núcleos) Temperatura de operação: -0℃~40℃ (temperatura máxima permitida para o condutor é de 70℃)

    1. Cabo impermeável e resistente a óleo para bomba submersível
    2. Cabo impermeável e resistente a óleo para bomba submersível

      Material da bainha e cor: material de PVC elástico resistente ao frio, impermeável, isento de chumbo e de alta qualidade, cor preta. Teste de combustão: em conformidade com os requisitos de teste de combustão vertical de cabo simples especificado pelo IEC60332-1.
