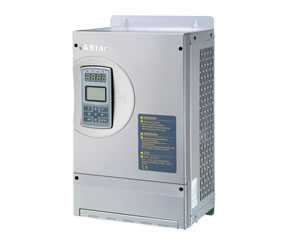

Inversor de elevator

Inversor de elevator
Deixe uma mensagem

O inversor de elevador é um tipo de inversor de frequência recentemente desenvolvido especialmente para elevadores. É desenvolvido com um MPU de 32-bit para direcionamento de motor, dispositivo de lógica programável complexo de alta performance (CPLD), e avançado módulo de energia. Enquanto isso, o inversor de elevador é desenvolvido baseado em avançada tecnologia de controle de vetor com laço fechado e suporta variados modos de controle incluindo controle V/F, controle de vetor sem sensor, e modos de controle de torque. Integrando as características de carga de energia potencial, o inversor de elevado permite que os elevadores operem de maneira eficiente, suavemente, e firme e oferece aos passageiros uma sensação confortável.

O inversor de elevador é desenvolvido com base em tecnologia inovadora de compensação de partida com carga sem sensor, a qual assegura uma sensação confortável no momento de partida seem a instalação de um dispositivo de medidas de peso. Enquanto isso, o codificador incremental ABZ é utilizado para atingir um controle de motor síncrono. Além disso, um novo tipo de método de compensação de tempo final para inversor PWM e tecnologia dinâmina de carregador PWM ajuda a reduzir eficientemente o ruído e perdas em motores elétricos. Ao realizar melhorias em equipamentos de inversores, nossos inversores de elevador oferecem uma temperatura de junção máxima de 175℃ e baixa perda de troca.

Características principais
1. Tecnologia de controle vetorial de circuito fechado garante um desempenho elevado.
2. Compensação de torque de velocidade zero sem dispositivo de pesagem ajuda a economizar custos.
3.Nova tecnologia de compensação de ponto morto PWM do inversor de elevador resulta em menos perda de energia.
4. Tecnologia de modulação de transportador PWM dinámico para redução de ruído do motor.

Lista de modelo de Inversores de Elevador

Modelo Capacidade classificada (kVA) Corrente de saída classificada (kA) Energia de motor aplicável (kW)
2S01P1 2.3 6.0 1.1
2S02P2 4.6 12 2.2
2S03P7 6.9 18 3.7
4T02P2 4.7 6.2 2.2
4T03P7 6.9 9 3.7
4T05P5 8.5 13 5.5
4T07P5 14 18 7.5
4T0011 18 27 11
4T0015 24 34 15
4T18P5 29 41 18.5
4T0022 34 48 22
4T0030 50 65 30
4T0037 61 80 37
4T0045 74 97 45
4T0055 98 128 55
4T0075 130 165 75

Especificações técnicas do Inversor de Elevador

Item Índice técnico
Voltagem de saída máxima (V) Trifásico, 380/400/415/440/460V
Fonte de energia de entrada Número de fase, voltagem, frequência Trifásico, 380/400/415/440/460V 50/60Hz
Alteração permitida de voltagem -15% ~ +10%
Alteração permitida de frequência -5% ~ +5%
Condição de operação do inversor de elevador quando houver decréscimo de voltagem Quando a voltagem for AC300V ou superior: operação contínua Quando a voltagem de entrada classificada diminuir para valor inferior a AC300V, a proteção de sub-voltagem está disponível em 15ms.
Característica de controle Modo de controle Controle de vetor com cartão PG Controle V/F Controle de vetor de laço aberto Controle de torque
Torque de partida 150%: 0Hz (Controle de vetor de cartão PG) 120%: 0.5Hz (Controle V/F) 150%: 0.5Hz (Controle de vetor de laço aberto)
Alcance de controle de velocidade 1:1000 (controle de vetor com cartão PG) 1: 200 (controle de vetor sem cartão PG)
Precisão de controle de velocidade ±0.02% (controle de vetor com cartão PG, 25 ±10 ℃); ±0.2% (controle de vetor sem cartão PG 25 ±10 ℃)
Limitação de torque Disponível através de configuração de parâmetros
Precisão de torque ±5%
Alcance de controle de frequência 0 ~ 120Hz
Precisão de frequência (variação de temperatura) ±0.01% (Comando digital, -10 ~+45℃ ) ±0.1% (Comando analógico, 25 ±10 ℃)
Resolução de frequência pré-configurada 0.01Hz (Comando digital) ±0.06Hz/120Hz (Comando analógico, 11bit + não assinado)
Resolução de frequência de saída 0.01Hz
Capacidade de sobre-carga Velocidade zero: 150% , < 3Hz: 160%, > 3Hz: 200%
Torque de frenagem 150% (resistor de frenagem externa), unidade de frenagem acoplada
Tempo de aceleração / desaceleração 0.01 ~ 600s
Frequência de carregador 2 ~ 11kHz
Configuração de velocidade Configuração digital, configuração analógica, configuração por painél de controle
Operação de armazenagem de bateria Caso ocorra falha de energia, o inversor de elevador permite que o elevador trabalhe em baterias de armazenagem em baixa velocidade, permindo assim, que o elevador pare no andar mais próximo de sua localidade atual
Sinal de interface de cartão PG Fonte de energia de cartão PG 5V, 12V, 300mA
Tipo de sinal de cartão PG Coletor aberto, empuxe e pressão, SIN/COS, tipos absolutos de interface Endat
Saída dividida de frequência de cartão PG OA e OB ortogonal, coeficiente de frequência de divisão: 1-128
Entrada / saída de sinal de controle Entrada de voltagem analógica 2 canais de entrada, -10 ~ +10VDC, precisão de 0.1%
Saída de voltagem analógica 2 canais de saída, -10 ~ +10VDC, precisão de 0.1%
Entrada de opto-isolador 8 canais de entrada, função de entrada é definida pelo usuário
Saída de coletor aberto 4 canais de saída, função de saída é definida pelo usuário
Saída relé programável 2 canais de saída, normalmente contatos de abertura e fechamento se encontram disponíveis: Capacidade de contato e Resistência : 5A 250VAC ou 5A 30VDC Função de saída é definida pelo usuário
Sinal de comunicação RS485 1-canal
Interface de comunicação RS232 1-canal, usado para conexão para sistema de controle ou PC
Funções de proteção Proteção de sobre-carga de motor A função está disponível através da configuração de parâmetros
Proteção de sobrecarga de inversor de elevador < 3Hz: 160%, 5 segundos > 3Hz : 185%, 10 segundos
Proteção de curto circuito Proteger o elevador contra a sobre-corrente causada por um curto-circuito de qualquer das duas fases de saída.
Proteção de perda de fase de entrada em operação Durante a operação, caso haja perda de fase de entrada, a saída é pausada para proteger o inversor de elevador.
Proteção de perda de fase de saída em operação Durante a operação, caso haja perda de fase de saída, a saída é pausada para proteger o inversor de elevador.
Limite de sobre-voltagem Voltagem Bus 410V(Série 200V), 810V(400V series)
Limite de sub-voltagem Voltagem Bus 180V (Série 200V), 380V(400V series)
Compensação de desligamento instantâneo Proteção superior a 15ms
Super-aquecimento de espátulas de radiação Proteção se encontra disponível através de thermistor
Proteção de perda de velocidade Disponível quando a variação de velocidade de operação é superior a 30% da velocidade classificada
Proteção de falha do codificador de impulso Disconexão PG
Proteção de unidade de frenagem Disnose automática de unidade falha e então fornece proteções
Proteção de módulo Inclui proteções sobre-corrente, curto-circuito e super-aquecimento
Proteção de sensor de corrente Auto-detecção quando ligado
Proteção de velocidade reversa Detecção por codificador
Proteção I ²t Detecção através de corrente tri-fásica
Proteção de voltagem de entrada super-elevada Série 400V: > 725V Série 200V: > 360V Detecção quando parado
Proteção de falha de piso de saída Caso haja qualquer curto-circuito ao aterramento durante a operação, a saída será pausada para proteger o inversor de elevador.
Proteção de desequilíbrio de saída Caso haja uma corrente de saída desequilibrada, a saída será pausada para proteger o inversor de elevador
Proteção de curto-circuito para resistor de frenagem Detecção enquanto houver frenagem
Interferência de codificador Avaliação de graus e alarme da interface do codificador
Falha EEPROM Detecção quando estiver ligado
Display Display de LCD Todos os sub-menus
Ambiente de operação Temperatura ambiente -10 - +45℃
Umidade 95%RH ou inferior (sem condensação)
Temperatura de armazenagem -20 ~ +60℃ (armazenagem durante transporte de curto período)
Locais de aplicação Interno (sem gás corrosivo e poeira pesada)
Altitude 1000m ou inferior
Estrutura Classe de proteção IP20
Método de resfriamento Resfriamento por ar forçado
Método de instalação No gabinete
