Este produto tem sido descontínuo e removido de nossa lista de produtos

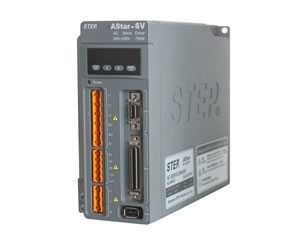

O atuador servo AS210 se refere a um controlador para servo motor. Possui a mesma função para servo motor, assim como um direcionador AC, para um motor AC. Nosso atuador servo é equipado com chipset DSP duplo para assegurar uma resposta de alta frequência. O chipset DSP duplo permite ao atuador servo a realizar complicados algaroritmos de controle e permite que o mesmo seja digitalizado, transmitido em rede e aperfeiçoado. Através da configuração de parâmetros, o atuador servo é capaz de atingir modos de controle flexível, como controle de torque, controle de velocidade, controle de posição e modos de controle integrado.
Os dispositivos de energia do atuador servo são desenvolvidos com um circuito de atuador utilizado IPM. Dentro do IPM há um circuito integrado e enquanto isso, há funções de detecção de super-voltagem, sobre-corrente, super-aquecimento e sub-aquecimento para fins de proteção do circuito. O laço principal de dispositivos de energia vem com um circuito de partida suave para reduzir o impacto sobre o atuador servo durante o processo de inicialização.
A unidade de direcionamento de energia do atuador servo é desenvolvida com um retificador em ponte completa de três fases para converter AC trifásico ou fornecer principalmente dentro de DC. Assim, o inversor de fonte com voltagem PWM de onda senoidal trifásico instalado no atuador servo funciona de modo a mudar a frequência para direcionar ao servo motor AC sincronizado magnéticamente com três fases permanentes. Para clarificar de um modo simples, o processo de operação completo da unidade de direcionamento é o processo de conversão de AC para DC, e então AC novamente. A unidade de retificador para o atuador servo vem com um circuito de retificador não-controlado em ponte completa trifásico.
Nosso atuador servo possui uma função de sintonização automática de parâmetros. Os parâmetros de controlador de velocidade podem ser automaticamente identificados via inércia rotacional, e então eles são otimizados baseado na velocidade de resposta do passo. Vem com um boa flexibilidade, estabilidade e efetividade, o que reduz em grande escala a configuração do sistema e seu respectivo tempo de ajuste. Nossos atuadores servo também são equipados com codificadores de alta precisão para assegurar uma velocidade e posicionamento precisos. Para ilustrar, eles utilizam codificadores fotoelétricos absolutos ou incrementais de 17-bits, em relação à posição unidade de resposta de feedback, de forma a atingir uma alta precisão e rápido posicionamento.
O atuador servo AS210 suporta diversas redes bus, incluindo Profibus, Device Net, Modbus, Ethernet de uso industrial, e outros. Também possui um software múltiplo acoplado para oferecer funções como operação de aumento, procura de ponto original, equipamento eletrônico e outros.
Especificações técnicas de Direcionamento de Servo Motor por um Atuador Servo correspondente
Item | Unidade | AM21 - 002B2T060S0 | AM21 - 004B2T060S0 | AM21 - 008B2T080S0 | AM21 - 010C 2T0130S0 | AM21 - 015C 2T0130S0 | AM21 - 020C 2T0130S0 | AM21 - 030C 2T0130S0 |
Energia de motor | KW | 0.2KW | 0.4KW | 0.75KW | 1KW | 1.5KW | 2KW | 3KW |
Torque classificado | N.m | 0.64 | 1.3 | 2.4 | 4.77 | 7.16 | 9.55 | 14.3 |
Torque máximo | N.m | 1.91 | 3.82 | 7.17 | 14.3 | 21.5 | 28.6 | 43 |
Velocidade rotacional classificada | rpm | 3000 | 3000 | 3000 | 2000 | 2000 | 2000 | 2000 |
Velocidade rotacional máxima | rpm | 5000 | 5000 | 5000 | 3000 | 3000 | 3000 | 3000 |
Corrente classificada | A | 1.5 | 2.7 | 4.8 | 6.4 | 10 | 12.3 | 23.6 |
Corrente máxima | A | 4.5 | 8.1 | 14.4 | 19.2 | 30 | 36.9 | 56.6 |
Inércia rotacional | Kg ·m²*10^-4 | 0.42 | 0.67 | 1.51 | 4.6 | 6.7 | 8.72 | 12.9 |
Voltagem de operação | V | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
Modelo de atuador servo correspondente | AS210-S002N0 | AS210-S004N0 | AS210-S008N0 | AS210-S010N0 | AS210-S015N0 | AS210-S020N0 | AS210-S030N0 |
Especificações técnicas do Servo Motor apto à direção por nosso Atuador Servo
Temperatura ambiente | 0~+ 40 ℃ |
Umidade ambiente | 20 ~90%RH (sem condensamento) |
Classe de vibração | V15 |
Classe de proteção | IP65 (excluindo abertura de eixo spindle e conexões) |
Performance de resistência à choques | Aceleração de vibração: 24.5m/s² |
Classe de resistência térmica | Classe B |
Método de excitação | Excitação magnética permanente |
Método de instalação | Flange |
Especificações técnicas do Atuador Servo AS220
Modelo | AS220- S002N0 | AS220- S004N0 | AS220- S008N0 | AS220- S010N0 | AS220- S015N0 | AS220- S020N0 | AS220- S030N0 | |
Controle de torque | Alcance de controle de torque | 1: 100 | ||||||
Tempo de ciclo de torque | Mínimo de 125 micro-segundos | |||||||
Tempo de sobre-carga | 8 segundos (200% de saída classificada) | |||||||
Modo de controle de comando | Controle de torque externo (comando analógico / controle de torque interno) | |||||||
Filtro de comando | Filtragem de pequena passagem | |||||||
Repetição de controle de torque | ±1 % | |||||||
Tempo de resposta dinâmica | 1ms | |||||||
Controle de velocidade | Alcance de controle de velocidade | 1: 4500 | ||||||
Taxa de variação de temperatura / carga / voltagem (na velocidade classificada) | Taxa de variação de carga: Máximo de 0.01% (Carga de 1%-100%) Taxa de variação de voltagem: Sem variação na voltagem classificada ±10% Taxa de variação de temperatura: Máximo de ±0.1% enquanto operando de 0- 50℃ |
|||||||
Variação de velocidade | △n/nmax=0.3% | |||||||
Controle de posição | Frequência de pulso de entrada máximo | Amplificador direção de linha: 500KPPS Coletor aberto: ≥200KPPS | ||||||
Modo de comando de pulso | Pulso + símbolo, fase A + fase B, pulso CCW+ pulso CW | |||||||
Modo de controle de comando | Controle de posição externa por comando de trem pulsante / controle de posição interna | |||||||
Filtro de comando | Passagem baixa e filtragem de curva P | |||||||
Razão de equipamento eletrônico | N/M: 1 ~32767/M, 1:32767(1/50<="" p=""> ) | |||||||
Limitação de torque | Em acordância com o método de configuração de parâmetros | |||||||
Compensação de alimentação adiantada | Em acordância com o método de configuração de parâmetros | |||||||
Outros modos de controle: 1) Modo de controle integrado de velocidade e posição 2) Modo de controle integrado de torque e posição 3) Modo de controle integrado de torque e velocidade Note: As informações detalhadas acima para modos de controle são destinadas a ser determinadas durante o desenvolvimento de produto e processo de fabricação |
||||||||
Entrada e Saída de Pulso | Entrada de pulso | 2 canais de entrada de pulso, diferentes fases de 90º, frequência máxima de pulso de 500kHz | ||||||
Saída de pulso | 2 canais de saída de pulso, diferentes fases de 90º, frequência máxima de pulso de 500kHz | |||||||
Precisão de configuração de velocidade | Entrada analógica | nmax/211 | ||||||
Entrada digital | nmax/10000 | |||||||
Feedback de posição | 17 | |||||||
Entrada e saída | Entrada analógica | 2 canais de entrada ou superior | ||||||
Saída analógica | 2 canais de saída ou superior | |||||||
Entrada digital | SERVO-ON, MING, POT, NOT, RESET, PCL, NCL, RDIR, SPD1,SPD2,TVSEL PLOCK, IPG, GSEL | |||||||
Saída digital | INP, VCMP,TGON, SERVO-READY,CLIMT,VLIMT,BKIR, ALARME | |||||||
Saída analógica de monitor | Através de configuração de parâmetros | |||||||
Característica de frequência de atuador | 500Hz (quando a carga for igual à inércia rotacional) | |||||||
Método de frenagem | Frenagem dinâmica | |||||||
Freio dinâmico | Acoplado | |||||||
Resposta de Feedback | Feedback incremental, feedback absoluto, tranformador giratório para feedback | |||||||
Início / Pausa | Curva S e Linear, Tempo de Início / Pausa: 0-999.99s | |||||||
Frequência de corte | Capaz de atingir redução de ruído automática e redução de consumo de energia | |||||||
Painél de operação | Suporte de conexão quente: Usado para configuração de parâmetros, transmissão de dados e exibição de status de operação | |||||||
Comunicação | Modelos RS232, RS485, modbus, *Profibus, *CANopen (Modelos com símbolo "*" se encontram sob desenvolvimento) | |||||||
Proteções | Sub-voltagem, super-voltagem, sobre-corrente, super-aquecimento, sobre-carga, super-velocidade, falha de feedback de posição, proteções de frenagem regenerativa, e outros. | |||||||
Software de sistema de controle | Software baseado em Windows para PC, capaz de configurar parâmetros e modificar, controle e monitorar funções. |
Como um fabricante especializado de atuador servo localizad na China, nós também fornecemos o inversor de de guindaste de porto de 4-quadrantes, cabine de controle VVVF serial completo, placa de chamada serial, cabine de controle VVVF para escada rolante e muito mais.
