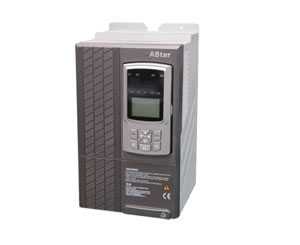

TürkiyeInversor de ventilador, Inversor de bomba de água
Este produto tem sido descontínuo e removido de nossa lista de produtos
O inversor de frequência modelo AS160 é classificado em inversor de ventilador e inversor de bomba de água de acordo com suas aplicações. Nosso inversor de bomba de água é recentemente desenvolvido com direcionador AC para bombas de água de uso civil e industrial. É flexível e conveniente de usa, e oferece um sistema de fornecimento de água com múltiplas funções, como pressão constante de água para fornecimento, e funções de troca de bomba de água e outros. Nosso inversor de ventilador e inversores de bomba de água são desenvolvidos com base em tecnologia de controle de motor elétrico avançada internacional, assim eles oferecem uma performance superior de controle de motor. Além disso, nós também realizamos melhorias em nosso inversor de ventilador, inversor de bomba de água de acordo com as demandas do mercado e seus respectivos ambientes de operação, tornando nosso inversor de frequência o equipamento ideal para uso em não somente ventiladores e bombas de água, mas também misturadores, esteiras e outros. Com métodos de configuração múltipla de frequência, nosso inversor de ventilador e inversor de bomba de água são capazes de satisfazer às variadas necessidades de aplicação dos usuários.
Vantagens de design do inversor de ventilador STEP e inversor de bomba de água
1. O nome de usuário e senha são necessários enquanto se iniciar nosso inversor de ventilador e inversor de bomba de água, o que assegura uma segurança de operação de sistema. Enquanto isso, o bus de baixa indutância também ajuda a assegurar uma maior segurança de operação.
2. O novo tipo de inversor PWM com método de compensação de tempo nulo e tecnologia de modulação de carregamento dinâmico ajuda a reduzir efetivamente o ruído e perdas em motores elétricos. Com função de compensação de perda de cobre de rotor automático, nosso inversor de ventilador e inversor de bomba de água é capaz de assegurar a velocidade constante dos motores elétricos.
3. Com função de controle PID, nossos inversores de ventilador e de bomba de água é capaz de atingir um controle de processamento de maneira conveniente. Além disso, eles vêm com uma função de regulação de voltagem automática, assim eles conseguem manter uma saída de voltagem constante mesmo quando houver variação de grade de energia. Além disso, nosso inversor de ventilador e inversor de bomba de água são desenvolvidos com função de controle de salto de frequência de maneira efetiva a fim de evitar o ponto de ressonância de carregamentos mecânicos e função de rastreamento de velocidade rotacional para permitir que o motor de rotação se inicie novamente de maneira suave.
4. O inversor de ventilador e inversor de bomba de água da STEP possuem um design de estrutura confiável. Eles possuem um duto de ar independente e estrutura compacta, sendo assim resistentes à água, poeira e vibração. Enquanto isso, eles podem trabalhar em uma amplo alcance de voltagens de entrada, e são desenvolvidos com função de detecção automática quando carregados, possuem proteção completa de terminal, alarme de sobre aquecimento, proteção da máquina completa, alta proteção e detecção de circuito elétrico, entre outras funções.
5. Funções do inversor de bomba de água
Com múltiplas curvas V/F, o inversor de frequência é ideal para uso em bombas de água e carregamentos de torque variável relacionados. Sem a necessidade de PLC ou controlador de sistema de fornecimento de água, o inversor de bomba de água permite que a bomba de água realize funções de fornecimento hidráulico comumente realizado. Para ilustrar, oferecer suporte principalmente à dois tipos de modos de fornecimento de água, nomeados fornecimento de água por bomba de frequência variável padrão e fornecimento de água por bomba de água circulatória.
O inversor de bomba de água é capaz de controlar diferentes tipos de bombas de água, incluindo bombas padrão, bomba de resíduos, bomba de combate a incêndio e outras. É capaz de controlar 17 bombas sincronizadamente. Enquanto isso, ela permite que as bombas de água trabalhem de maneira alternativa para assegurar que a operação de cada bomba seja praticamente a mesma. Quando o inversor de bomba de água é usado para controle de bomba de resíduos, é capaz de oferece uma função de detecção automática de nível de água para tanques de esgoto. A detecção do nível de líquido e função de controle também se encontra disponível para reservatórios de água, e o inversor pode se ajustar à pressão de bombeamento de acordo com o nível do líquido.
Além disso, nossos inversores de bomba de água permitem o bombeamento de água de diferentes pressões no máximo de espaços de 8 vezes, para que assim possa satisfazer às necessidades de alteração para fornecimento de água. Através da combinação de terminais de entrada, as bombas de água conseguem então trabalhar com 16 tipos de pressão de bombeamento.
6. Ambos nosso inversor de ventilador e inversor de bomba de água possuem função de alarme de baixa voltagem e de sobre voltagem. Enquanto isso, eles consegue liberar sinais de comunicação através de um relay programável, atingindo assim uma comunicação livre de barreira entre o inversor e seu computador de controle, e tornando o controle automático e gerenciamento de processo, possíveis.
Especificações técnicas do inversor de ventilador e inversor de bomba de água STEP
| Entrada | Voltagem classificada | Fornecimento de energia trifásico 380v~460v(-15%~+10%) | ||
| Fornecimento de energia trifásico com 220v~240v opcional | ||||
| Frequência classificada | 50/60HZ | |||
| Alteração permitida de voltagem/frequência | Desequilíbrio de voltagem ≤3%; | |||
| Variação de frequência permitida: ±5% | ||||
| Quedas de voltagem | Proteção de sub-voltagem disponível em 15ms, quando houver 3 fases, fornecimento de energia de AC380V-460V, e voltagem de entrada inferior a AC 300V | |||
| Saída | Voltagem (V) | Três fases, 0 para voltagem de entrada classificada | ||
| Alcance de frequência | Controle V/F: 0.00~300.00HZ | |||
| Capacidade de sobre carga | 120% de sobrecarga: 1 min, | |||
| 150% de sobrecarga: 3s | ||||
| Eficiência (carga completa) | 7.5kw e inferior a ≧93%; | |||
| 45kw e inferior a ≧95%; | ||||
| 55kw e inferior a ≧98% | ||||
| Precisão de frequência de saída | ±0.01% (comando digital, -10~45℃) | |||
| ±0.01% (comando analógico, 25±10℃) | ||||
| Entrada / Saída digital | Entrada digital | 8 canais de entrada. Função de entrada pode ser definida pelo usuário. | ||
| Entrada de frequência de pulso | 2 canais de entrada. Frequência máxima de entrada: 0~50Hz | |||
| Saída de coletor aberto | 2 canais de saída. Função de saída pode ser definida pelo usuário. | |||
| Saída do relé | 4 canais de saída. Normalmente contatos de abertura e fechamento estão disponíveis. | |||
| Capacidade de contato: Resistência 5A 250VAC ou 5A 30 VDC. | ||||
| Função de saída pode ser definida pelo usuário. | ||||
| Saída de frequência de pulso | 1 canal de saída. Saída de sinal quadrangular com pulso coletor aberto de 0~50kHZ programável | |||
| Entrada / Saída analógica | Entrada analógica de voltagem | 2 canais de entrada, -10~+10 VDC ou 0~+10 VDC, precisão de 0.1% | ||
| Entrada analógica de corrente | 1 canal de entrada, 0~20mA, precisão de 0.1% | |||
| Saída analógica de voltagem | 2 canal de saída, -10~+10 VDC, precisão de 0.1% | |||
| Voltagem de potenciômetro | Oferece fonte de energia de +10 VDC para configuração de velocidade de potenciômetro (máximo de 25mA) | |||
| Características de controle | Frequência de carregamento | 2~16kHZ, frequência de carregamento deverá ser ajustada automaticamente de acordo com as características de carregamento | ||
| Resolução de frequência pré-configurada | 0.01hz (comando digital ) | |||
| ±0.06hz/120hz (comando analógico, 11bit + não assinado) | ||||
| Canal de comando de operação | O comando de operação é dado através de painél de operação, terminal de controle ou sinais de comunicação. | |||
| Modos de referência de frequência múltipla | Painél de operação, terminal analógico / digital, modo de comunicação, função de performance | |||
| Explosão de torque | Explosão de torque automático; explosão de torque manual | |||
| Curva V/F | Curva V/F definida por usuário, curva V/F linear e 5 tipos de curvas com características de torque decrescente | |||
| Regulação automática de voltagem (AVR) | A proporção de tarefa do sinal de saida PWM é ajustado automaticamente de acordo com a variação da voltagem bus, de forma a reduzir a variação de voltagem causada pela voltagem instável da grade de energia | |||
| Disposição de desligamento instantâneo | No momento de desligamento instantâneo, o controle de voltagem bus está disponível de modo a realizar uma operação ininterrupta | |||
| Capacidade de frenagem DC | Corrente de frenagem: 0.0~150.0% de corrente classificada | |||
| Funções únicas | Função de cópia de parâmetro | O painél de operação padrão é capaz de realizar o carregamento de parâmetro, download e exibição de progresso de cópia. O usuário consegue selecionar a função de carregamento proibido a fim de evitar que os parâmetros sejam sobre-escritos. | ||
| Processo PID | Para controle de laço fechado de processo variável | |||
| DC bus comum | Inversor mútiplo é capaz de compartilhar o mesmo DC bus | |||
| Energia em auto-teste | Nosso inversor de ventilador e inversor de bomba de água são capazes de realizar a detecção automática com energia ligada de circuitos internos e periféricos, incluindo aterramento de motor, saída de fonte de energia +10v anormal, entrada de sinal analógico anormal, disconexão e outros. | |||
| Proteções de motor | Travamento de Rotor | |||
| Sobrecarga de motor | ||||
| Superaquecimento de motor (PTC) | ||||
| Limitação de velocidade | ||||
| Limitação de torque | ||||
| Funções de proteção do Inversor de ventilador e bomba de água | Limitação de corrente de saída | Ambiente de operação | Localização | Instale o inversor de ventilador ou inversor de bomba de água verticalmente em um gabinete elétrico bem ventilado, de forma que em posição horizontal ou outro método não é permitido. A média resfriada é ar. Instale o inversor de ventilador ou inversor de bomba de água em um ambiente sem exposição direta à luz solar, areia, gás corrosivo, gás inflamável, óleo de névoa, vapor e gotas de água. |
| Limitação de torque | Temperatura ambiente. | -10~+40℃ | ||
| Proteção de sobrecarga | Desclassificação de temperatura | >40℃, para cada aumento de1℃, corrente classificada de saída reduz 1%, 50℃ máximo | ||
| Proteção de sobrecarga IGBT | Altitude | 1000m | ||
| Proteção de sub-voltagem / sobre-voltagem de fornecimento de entrada de energia | Desclassificação de altura | >1000m, para cada 100metros mais alto, corrente de saída classificada reduz 1%(3000m máximo) | ||
| Proteção sub-voltagem / sobre-voltagem de bus DC | Umidade ambiente | 5~95%, sem condensação | ||
| Proteção de superaquecimento IGBT | Vibração | 3.5m/s2, 2~9HZ; | ||
| 10m/s2, 9~120HZ | ||||
| Proteção de superaquecimento de radiador | Temperatura de armazenagem. | -40~+70% | ||
| Falha de energia | Classe de proteção | IP00, IP20 | ||
| Proteção contra deformidade de saída de energia de +10v | ||||
| Perda de sinal de entrada analógica (perda de valor de referência de velocidade) | ||||
| Proteção contra deformidade de comunicação | ||||
| Outros | Tipo de resfriamento | Resfriamento de ar forçado | ||
| Método de instalação | Sobre o gabinete | |||
| Certificação | CE | |||
| Entrada classificada | Modelo de inversor de ventilador/ bomba de água | Corrente de saída classificada (A) | Motor aplicável (kw) | Sobre carga de 120% 1min (A) |
| 200~240V | AS160 2T02P2 | 9 | 2.2 | 14 |
| AS160 2T03P7 | 14 | 3.7 | 22 | |
| AS160 2T05P5 | 22 | 5.5 | 34 | |
| AS160 2T07P5 | 32 | 7.5 | 48 | |
| 380~460V | AS160 4T02P2 | 5 | 2.2 | 6 |
| AS160 4T00P3 | 7 | 3 | 8.5 | |
| AS160 4T00P4 | 9 | 4 | 11 | |
| AS160 4T05P5 | 11 | 5.5 | 13 | |
| AS160 4T0011 | 22 | 11 | 26 | |
| AS160 4T0015 | 30 | 15 | 36 | |
| AS160 4T18P5 | 36 | 18.5 | 43 | |
| AS160 4T0022 | 44 | 22 | 53 | |
| AS160 4T0030 | 57 | 30 | 68 | |
| AS160 4T0037 | 72 | 37 | 86 | |
| AS160 4T0045 | 90 | 45 | 108 | |
| AS160 4T0055 | 112 | 55 | 134 | |
| AS160 4T0075 | 150 | 75 | 180 | |
| AS160 4T0090 | 176 | 90 | 211 | |
| AS160 4T0110 | 210 | 110 | 252 | |
| AS160 4T0132 | 250 | 132 | 300 | |
| AS160 4T0160 | 302 | 160 | 362 | |
| AS160 4T0200 | 352 | 200 | 423 | |
| AS160 4T0220 | 385 | 220 | 462 | |
| AS160 4T0280 | 520 | 280 | 780 | |
| AS160 4T0315 | 585 | 315 | 877 | |
| AS160 4T0355 | 650 | 355 | 975 | |
| AS160 4T0400 | 740 | 400 | 1110 | |
Nota: Para inversores de ventiladore e inversores de bomba de água de motor AC com 4 pólos (1500r/min) com maior energia e classe de voltagem, por favor contacte a STEP Corporation. Esteja certo de checar o nome de placa do motor para ter certeza da bomba de água selecionada ou inversor de ventilador compatível com o motor.
A STEP é um fabricante profissional de inversor de ventilador e inversor de bomba de água localizado na China. Nós oferecemos uma ampla gama de produtos que incluem o inversor de elevador, cabine de controle VVVF serial completo, sistema de controle de elevador de passageiros e muito mais.
